浅谈亭子口上游靠船墩滑模施工质量控制

日期：2015-7-30 14:50:25　来源：转载　浏览数：
　

分享到：

1· 工程概况
    嘉陵江亭子口水利枢纽位于四川省苍溪县境内，是嘉陵江干流开发中唯一的控制性工程，是以防洪、灌溉及城乡供水、发电为主，兼顾航运，并具有拦沙减淤等效益的综合利用工程。
    嘉陵江亭子口水利枢纽水库正常蓄水位458m，死水位438m，设计洪水位461. 3m，校核洪水位463. 07m，总库容40. 67 亿m3，电站装机容量1100MW，通航建筑物为2 × 500t 级。本枢纽工程等别为Ⅰ等，工程规模为大( Ⅰ) 型，其主要建筑物有拦河大坝及泄洪建筑物，左岸灌溉渠首进水塔及渠首引水隧洞，垂直升船机上闸首，电站厂房，右岸灌溉渠首级引水隧洞等。整个枢纽建筑物从左岸到右岸依次为左岸非溢流坝段、坝后式电站厂房、底孔坝段、表孔坝段、升船机坝段和右岸非溢流坝段。
    上游靠船墩位于导流明渠上游398. 4m ～401. 3m 平台，由七个圆形墩柱组成，墩身高约60m，设计半径为3m，墩顶高程460. 0m。其中，420m 以下为实心墩，420m ～ 460m 为空心墩。空心部分壁厚0. 75m，为内、外双排钢筋爬梯到顶，实心部分为外围单排钢筋，混凝土为C25、D150、三级配，主要工程量为混凝土8886. 5m3、钢筋627. 74t，圆形墩体全部采用滑模施工。
    2· 滑模设计

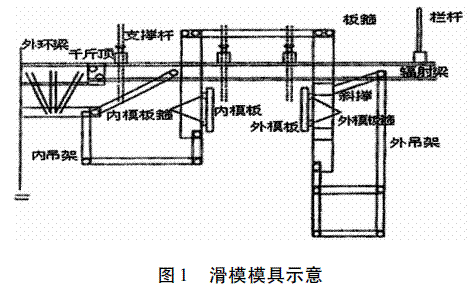

    靠船墩采取液压式爬升模板，整个模板采用钢结构制作，主要由定型模板、支撑骨架、液压提升装置及内外侧施工平台组成。模板采用厂家预制，现场拼装，经计算模板刚度满足施工需求。

    3· 滑模施工
    3. 1 滑模施工特点
    滑模施工对在施工作业时的连续性要求较高，施工工艺流程为: 钢筋绑扎→混凝土浇筑→平仓振捣→钢筋绑扎→滑模提升→校对垂直度、纠偏控制→混凝土浇筑。各工作平行交叉作业，连续进行，要求各工种相互配合，相互适应。
    3. 2 钢筋施工
    钢筋随滑模的上升逐层安装逐层验收。钢筋接头主要采用绑扎连接和套筒连接。系船柱等预埋件随滑模的上升适时进行测量放点预埋，并用锚筋将预埋件与仓面结构钢筋焊接加固。在混凝土浇筑过程中注意保护防止碰撞预埋件，若发生碰撞，应及时对预埋件进行复测定位恢复后方可继续浇筑。
    3. 3 混凝土浇筑
    靠船墩混凝土主要由右岸拌合楼供料，采用现场布置的轨道式塔机加小吊罐入仓。由于仓面较狭窄，为防止在入料时吊罐碰撞仓内钢筋及预埋件，在吊罐料口加装溜管。在浇筑过程中对称进料，防止滑模因受力不均发生倾斜及扭转。混凝土坍落度一般情况下控制在3cm ～ 5cm。混凝土振捣采用插入式振捣器，在振捣过程中不得触动仓内预埋件及滑模支撑杆。混凝土浇筑层厚与提升高度一般控制在30cm。
    3. 4 滑模提升
    滑模正常提升主要根据现场气温条件、混凝土初凝时间以及现场钢筋绑扎速度等施工情况而确定。根据以往滑模施工经验，滑升时间以混凝土强度0. 1MPa ～ 0. 2MPa 控制，实际滑升过程中受天气的影响较大，一般夏季为15cm/h ～ 20cm/h，冬季为10cm/h ～ 15cm/h。现场主要采用直观控制法，即用手指轻按刚脱模的混凝土表面，以表面湿润没有明显凹坑为宜。若脱模后混凝土表面出现细微裂纹，则因滑模提升速度较慢或提升不均匀所致。
    3. 5 校对垂直度及纠偏控制
    在滑模滑升过程中，主要采用经纬仪和吊锤相结合的方法检查滑模偏差。施工时在滑模外侧悬挂三个铅垂用以控制墩体的轴线，每次提升后观察铅垂的对中情况，对模板进行中心测量。并在施工过程中额外在滑模骨架上增设水准管进行水准测量，以便在滑模提升时随时观察滑模倾斜情况，发现有倾斜立即利用千斤顶对滑模的水平度进行微调。同时，结合仪器对滑模的中心点进行校核，发现偏差及时调整，确保施工质量。
    3. 6 收面及养护
    为保证混凝土外观质量，应对脱模后的混凝土及时进行收面。混凝土收面主要采用抹子在混凝土表面进行人工收面，对表面不平整部位采用仓内混凝土原浆进行修补，严禁使用水泥浆直接涂抹。为防止混凝土表面产生裂缝，对已抹面的混凝土有一定强度后进行花管养护，最迟不超过24h。养护花管固定在滑模上，随滑模的上升而上升。
    3. 7 滑模拆除
    由于墩体420m 高程以上部分为空心段，在墩体浇筑至高程420m 时暂停浇筑，在新浇混凝土有足够强度后，把滑模一次提升一个内模高度，然后安装墩体内侧模板。并将内侧模板安装成0. 5%的倒垂度，以减小拉模时的摩擦阻力。滑模浇筑至设计高程后，将模板整体滑空，利用塔机对滑模结构进行逐个拆除。
    4· 滑模施工中常出现的问题及处理方式
    滑模施工中常出现滑模倾斜、滑模中心偏移、脱模后混凝土鼓包及表面裂纹等问题。这些问题主要由于千斤顶工作不同步、浇筑不对称、拉模时间控制不当等原因造成。
    滑模倾斜是施工过程中最常见的问题，主要控制有: ( 1) 在滑模安装时，尽量选择使用行程相近的千斤顶; ( 2) 在施工过程中，我们主要采用水准管及铅垂观测滑模的倾斜情况，发现倾斜利用千斤顶对低侧模板轻微提升，并反复校准; ( 3) 在滑模提升过程中观察千斤顶油管是否有漏油现象，若有漏油现象及时处理。
    滑模中心偏移主要是不对称下料造成，长时间在一侧进料导致模板侧压力不均匀，而使模板发生水平位移。在混凝土入仓时，我们采用溜管进行多点对称进料，并有计划地更换下料的起始位置，防止因模板受力不均匀导致滑模水平位移。脱模后混凝土鼓包及表面裂纹，主要是滑模提升时间控制不恰当及模板上升不均匀等原因造成。拉模时间过早，混凝土未达到足够的强度，脱模后混凝土发生沉降引起表面鼓包; 拉模时滑模整体上升不均匀，模板上升较快的一侧混凝土表面出现轻微拉裂现象。对于上述情况，我们在提升模板时先将模板提升2cm ～ 4cm，观察混凝土表面强度，并在提升模板时，安排专人观测水准管的变化，发现倾斜及时调整。
